三相負荷不平衡自動調節裝置(SPC)主要用于低壓配電用戶側，解決三相電流不平衡、相電壓偏低、補償無功、優化電能質量。

在50A/35kvar、75A/50kvar、150A/100kvar和150A/100kvar的SPC產品同時進行三相不平衡電流和無功補償，實現連續、動態補償。

工作原理

NADSPC(NADSPC)主要應用于低壓配電用戶側，解決三相電流不平衡、相電壓偏低、補償無功、優化電能質量等問題。

NADSPC產品規格涵蓋50A/35kvar、75A/50kvar、150A/100kvar，能夠對三相不平衡電流和無功進行同步補償，實現連續、動態補償。

NADSPC能全面提高臺區電能質量，具體如下：

·解決配電網絡三相不平衡[1]，減少線損；

•穩定三相電壓，提高供電質量，改善用電環境；

·解決變壓器單相過載問題，提高變壓器的使用壽命；

·無功功率平衡，增加配電網絡有效輸出能力；

質量背景

三相失衡嚴重。

在400V低壓配電系統中，用戶側幾乎全部為單相負荷，其電力具有不同的時性，在配變系統中很容易出現三相不平衡，不平衡度嚴重超標。

低電壓合格率。

400V低壓配電系統具有較大的供電半徑，由于三相不平衡，用電高差時段，易造成電壓過高(-7%)。

+10%)。

注：A類為35KV變電站10KV母線電壓：35KV變電站母線電壓B類為35KV;C類為10KV專線用戶電壓：D類為380/220V用戶。

功率因素低

廣泛采用組合式投切界器，具有補償級差的補償作用(很容易出現過補或欠補)。

功能強大

三相平衡補償功能。

相容性-1/1無功補償功能。

電壓補償函數。

數據遠距離傳輸。

卓越的補償效應

NADSPC作為主動式補償裝置，是利用現代電力電子器件IGBT[2]構成電流源裝置，在機理上避免了傳統電容元件所帶來的諧振現象，使其更加穩定、安全。

無諧波、無二次電網污染的雙向分相電壓補償，提高電壓質量。

全控設備，免維修，節約人力成本。

NADSPC采用先進的電力電子技術和數據處理技術，自動檢測電網系統各相電流的變化，實時計算和發出需要的補償電流，使電網快速達到均衡狀態。

全過程由設備自動完成，不需人工操作，大大節約了操作傳統補償裝置所需的人力成本。

多種防護，適應各種惡劣環境。

NADSPC內部具有多種保護功能：過壓、欠壓、過流、短路等多種保護功能。

NADSPC機柜具有低電壓防雷，漏電保護，IP防護等級：IP44。

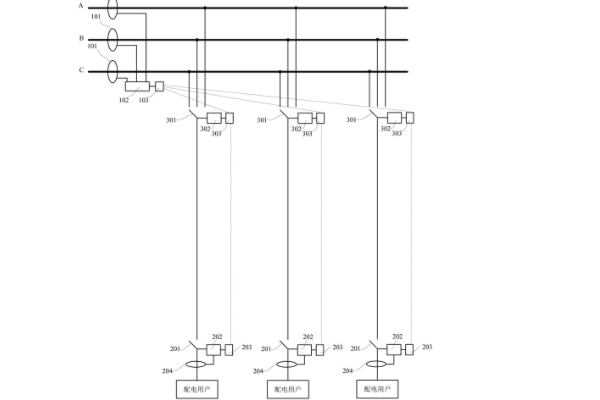

原則

三相平衡補償原則。

啟動NADSPC后，通過外部電流互感器(CT)實時檢測系統電流，并將系統電流信息發送到內部控制器進行處理分析；在計算達到平衡狀態時，通過向IGBT發送信號，判斷系統是否處于不平衡狀態，同時計算出各相所需要的轉換電流值，由電流較大的相向電流較小的相轉移，從而實現三相平衡。

無功補償原則。

當三相負荷不平衡自動調整裝置打開時，通過外部電流互感器實時檢測負載電流，通過內部DSP計算對負載電流進行無功含量分析；再根據設定值控制PWM信號發生器將控制信號發送到內部IGBT使逆變器產生符合要求的無功補償電流，最終實現動態無功補償。
