合資低壓抽屜柜專用溫升在線監測

技術參數

針對進口低壓抽屜柜內各個溫升點監測，采用一機多點無線測溫裝置，可以監測柜體內的接點溫升(抽屜動插件(進線和出線))，可以就地進行顯示，并通可過現場智能網關，將數據上傳到云平臺，巡檢人員可以在任何地方通過PC端web瀏覽器進行查看，也可以通過手機的APP實時查看。平臺和實時收集各種數據，通過對數據的分析和處理，實現對設備的狀態實時監控，設備健康的實時預診、設備故障的智能研判，歷史數據查詢和分析，從而達到監控和管理，實現智能運維。

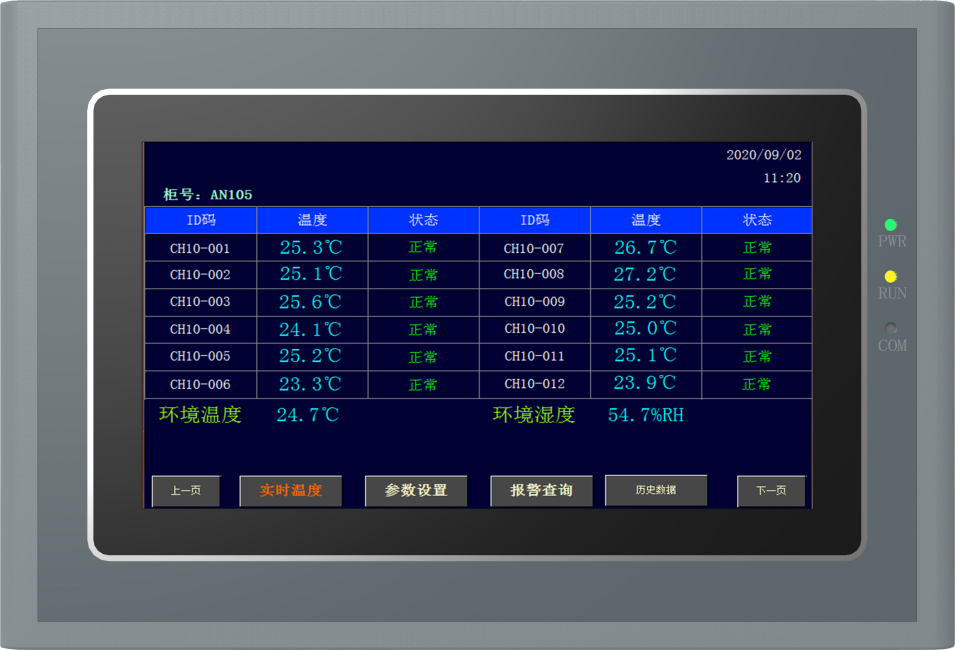

一機多點無線測溫顯示裝置

主要功能

一機多點無線測溫裝置實時在線監測各抽屜柜電氣接點的溫升狀況，提供實時數據監測、歷史報警記錄查詢等功能；彩色液晶界面、觸摸屏全隔離 RS485 通信接口，同時也可以通過 TCP/IP 連接上位機實現實時通訊等功能，采集點數可調整最多達1000點。

技術參數

工作電源	DC24V
工作環境	溫度：-20～70℃、濕度：≤95%
觸點測溫范圍	-25℃～125℃
精度	±1℃
分辨率	0.1℃
顯示方式：	彩色液晶顯示
操作方式：	觸摸屏
采樣點數：	采集點數可調整最多達1000點
報警閥值設定：	根據用戶現場需求自由設定
通訊接口：	RS-485 MODBUS協議/TCP/IP 協議(（可轉化成 GPRS通信))/ IEC61850規約
無線通信頻率：	2.4G或433M
通訊規約：	工業標準的modbus協議
外形尺寸：	228mm×154mm
開孔尺寸：	211mm×145mm

無源、無線測溫傳感器

產品型號	YN-CWS9	YN-CWS10

典型應用場景	抽屜一次插接件	抽屜一次插接件
測溫點數	3 相	3 相及 N 相
環境溫度	-20oC ~ +105oC	-20oC ~ +85oC
測溫范圍	-20oC ~ +150oC	-20oC ~ +200oC
供電方式	感應取電，工作電流 5A	AC: 220V/380V ±20% DC: 24V ±20%
尺寸 (mm)	L x W x H: 37 x 22.5 x 21.5 ( 適用于最小母排 )	L x W x H: 78 x 18 x 65 ( 同微斷尺寸 )
重量 (g)	22	72.8
安裝方式	坡莫合金帶綁扎固定在銅排或電纜上	DIN 導軌安裝
狀態指示	LED 指示燈 2 顆：紅、藍
通訊方式	無線通訊
通訊頻率	60s ，異常溫升 5s 主動觸發通訊
測量精度	±2oC
溫度探頭	NTC
