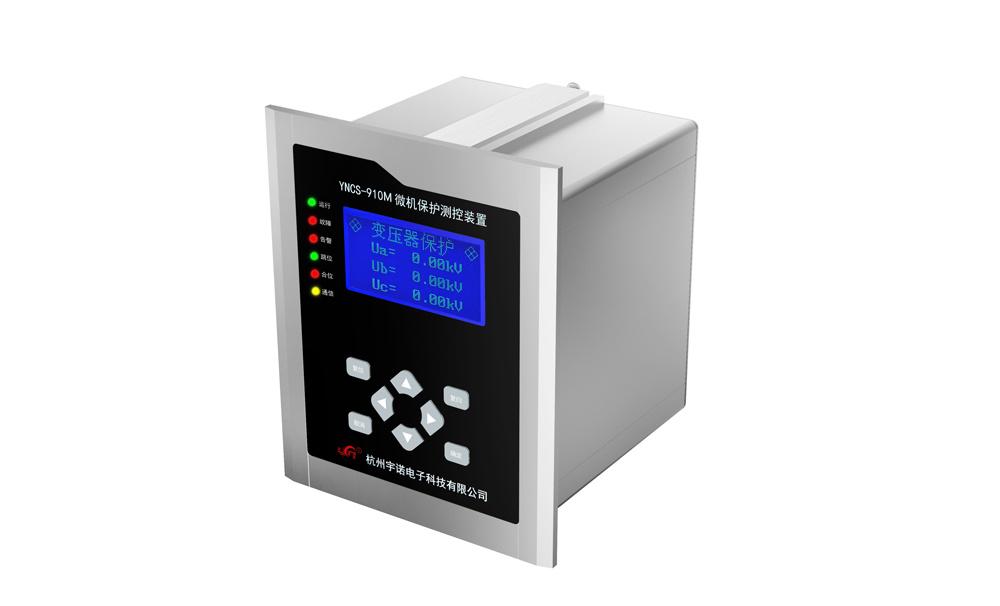

YNCS-910M系列微機保護測控裝置

YNCS-910M系列微機保護測控裝置

  • YNCS-910M系列微機保護測控裝置適用于35kV及以下電壓等級的小電流接地系統，作為各類電氣設備和線路的主保護或后背保護。

  • 所屬分類：YNCS-910M 微機綜合保護裝置系列

  • 關鍵詞： YNCS-910M 微機綜合保護裝置系列

技術參數

產品簡介

YNCS-910M系列微機保護測控裝置適用于35kV及以下電壓等級的小電流接地系統，作為各類電氣設備和線路的主保護或后背保護。

裝置主要特點

工作電源兼容85-264V交、直流電源，32位嵌入式控制系統功能強大，全鋁合金機箱，標配斷路器操作回路。(注操作回路電壓需在訂貨前注明)

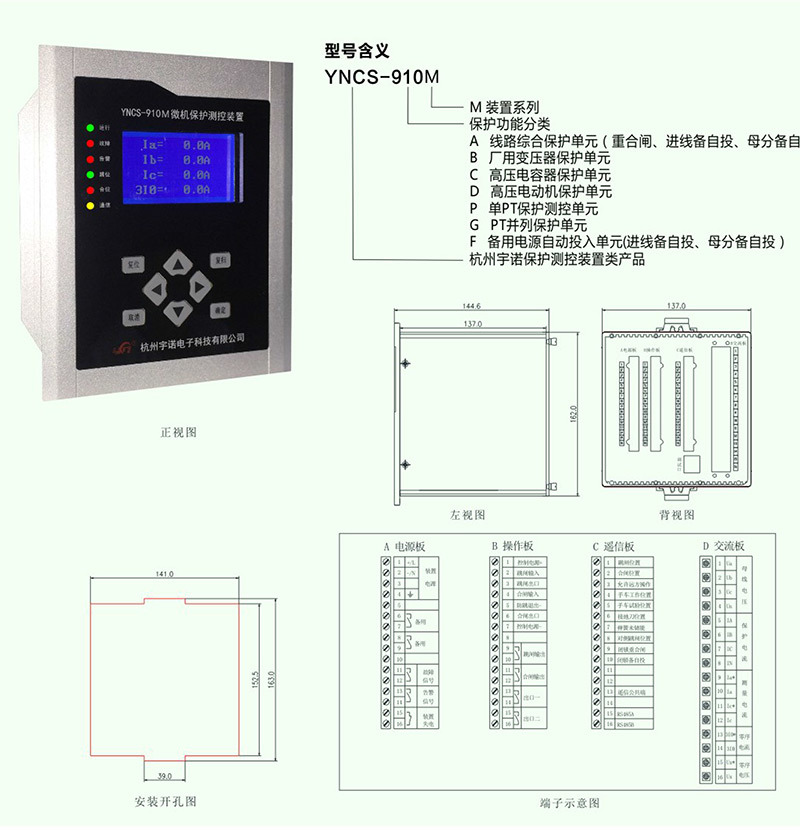

開孔圖和背面端子圖

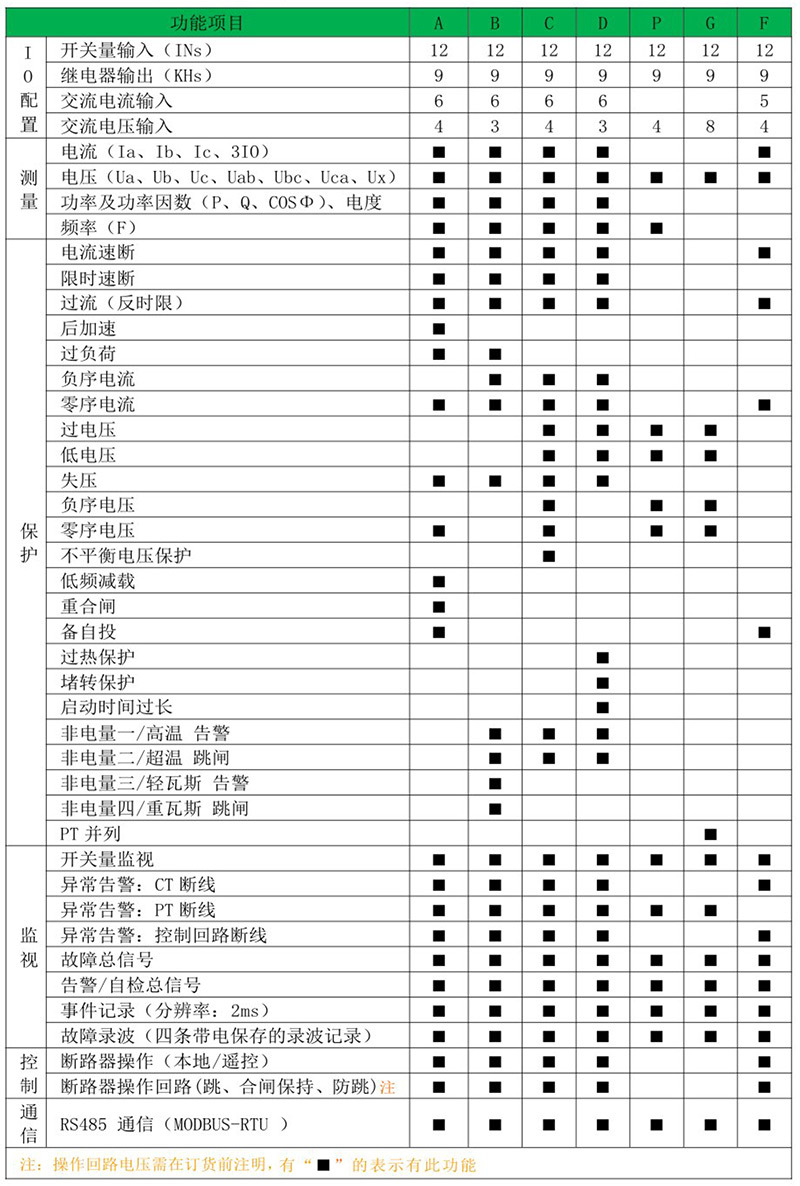

YNCS-910M裝置功能配置表

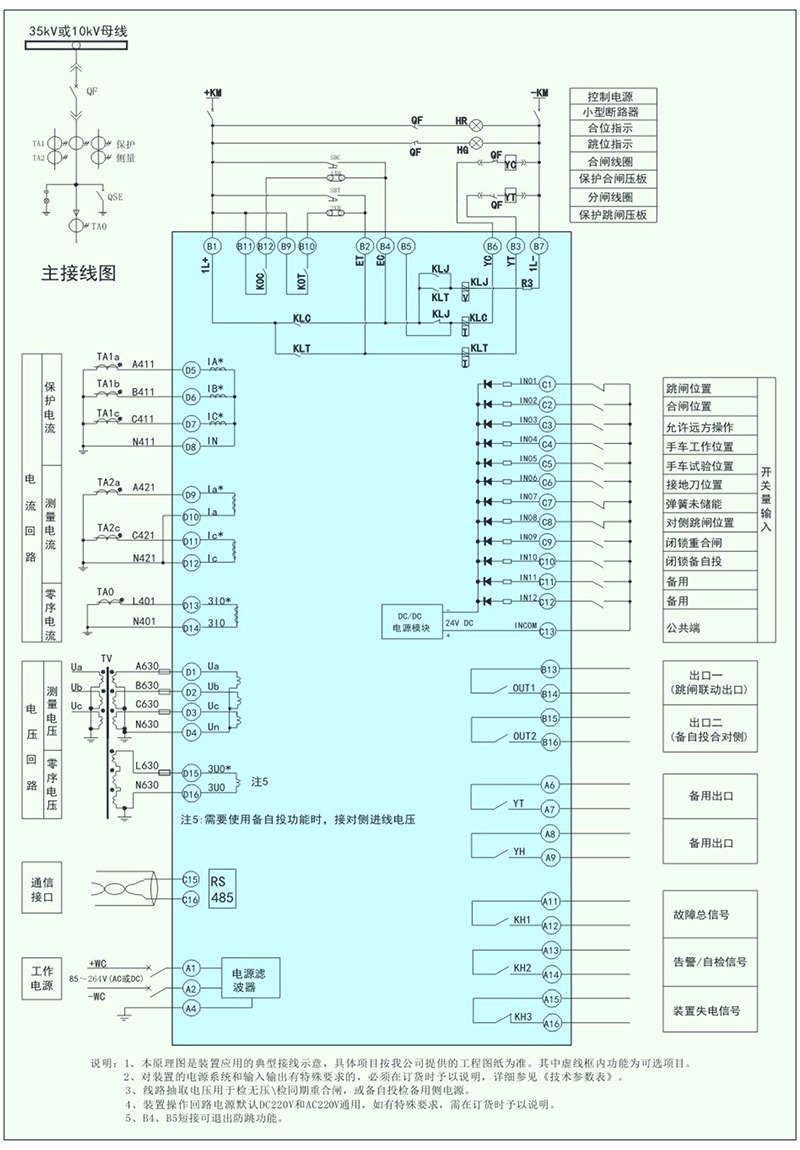

YNCS-910M/A線路綜合保護單元典型接線原理圖

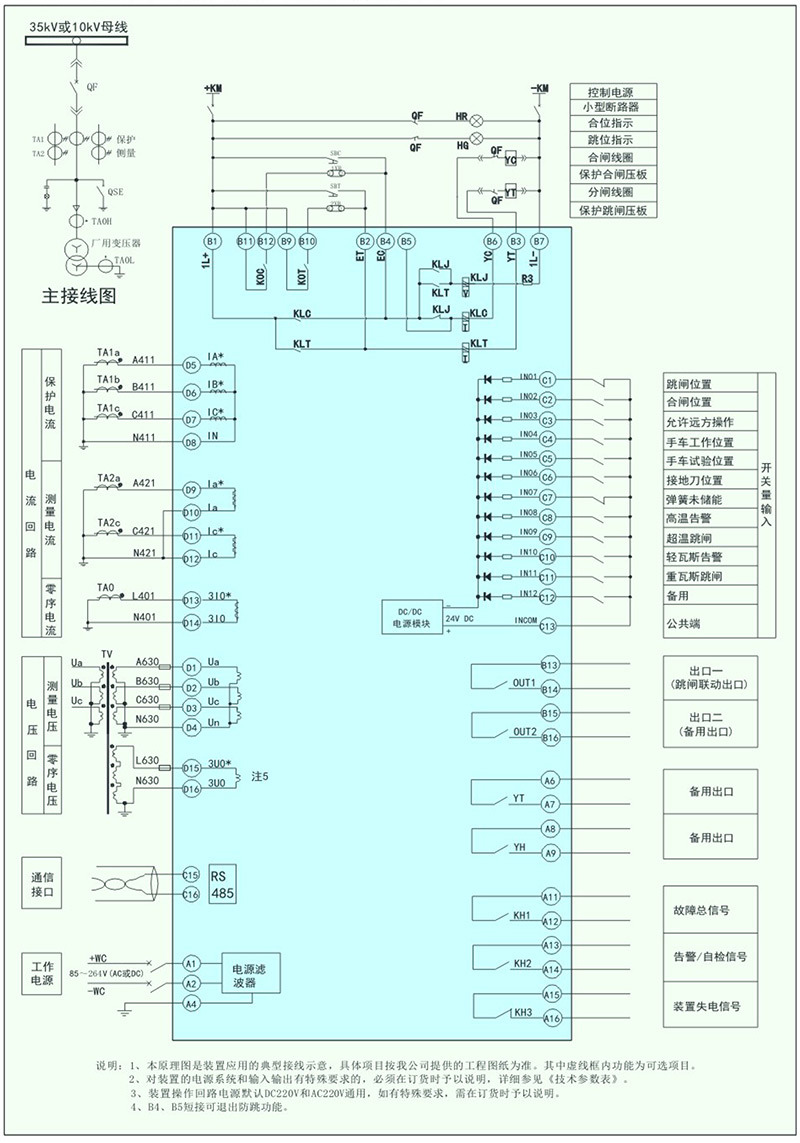

YNCS-910M/B廠用變壓器保護單元典型接線原理圖

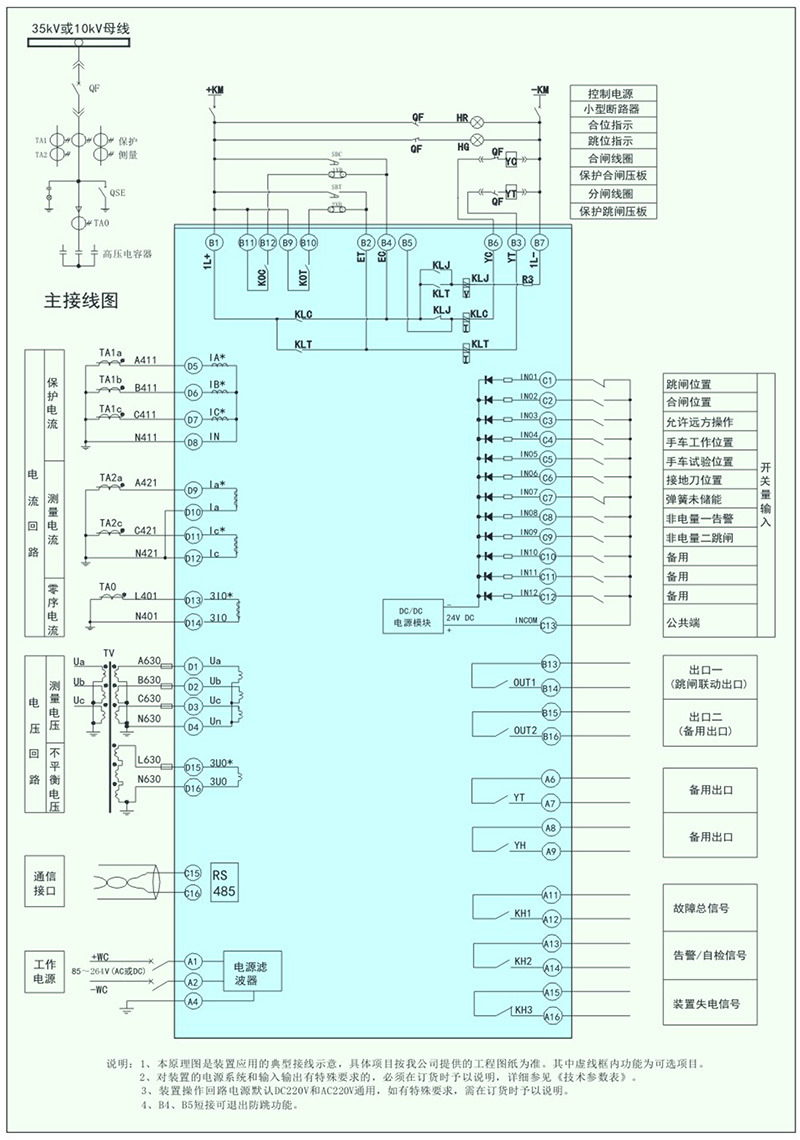

YNCS-910M/C高壓電容器保護單元典型接線原理圖

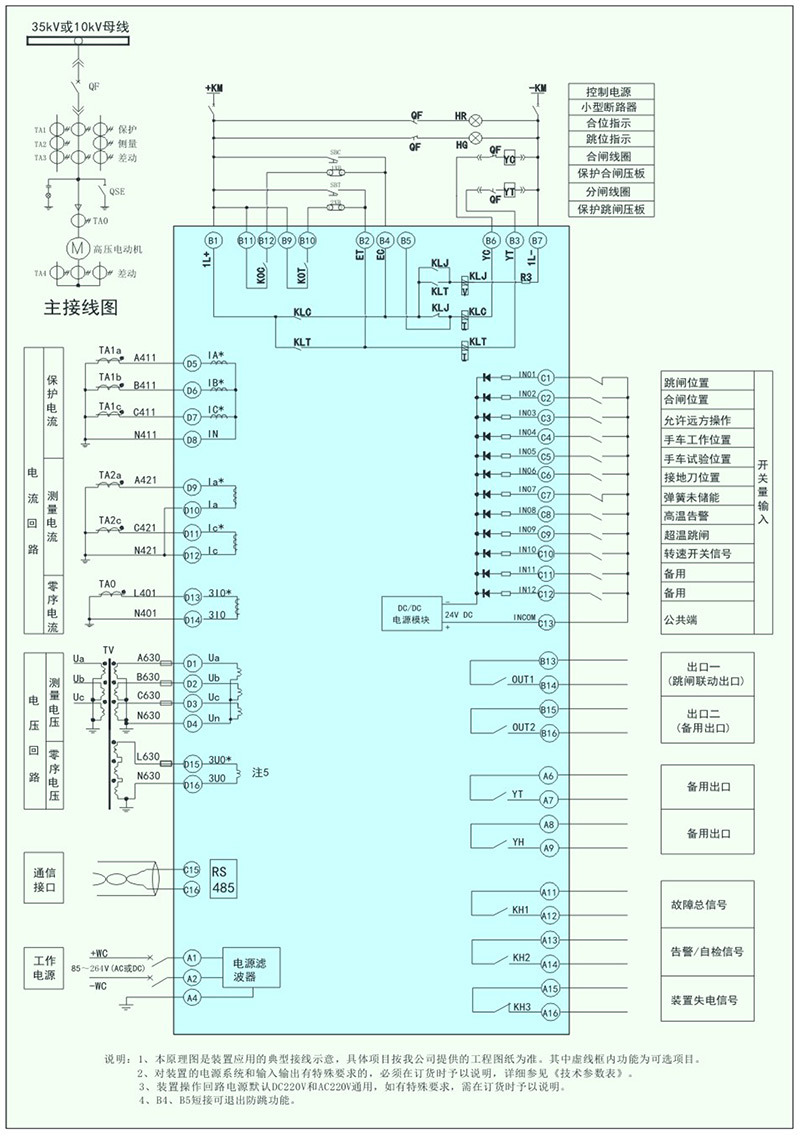

YNCS-910M/D高壓電動機保護單元典型接線原理圖


YNCS-910M/P單PT保護測控單元典型接線原理圖

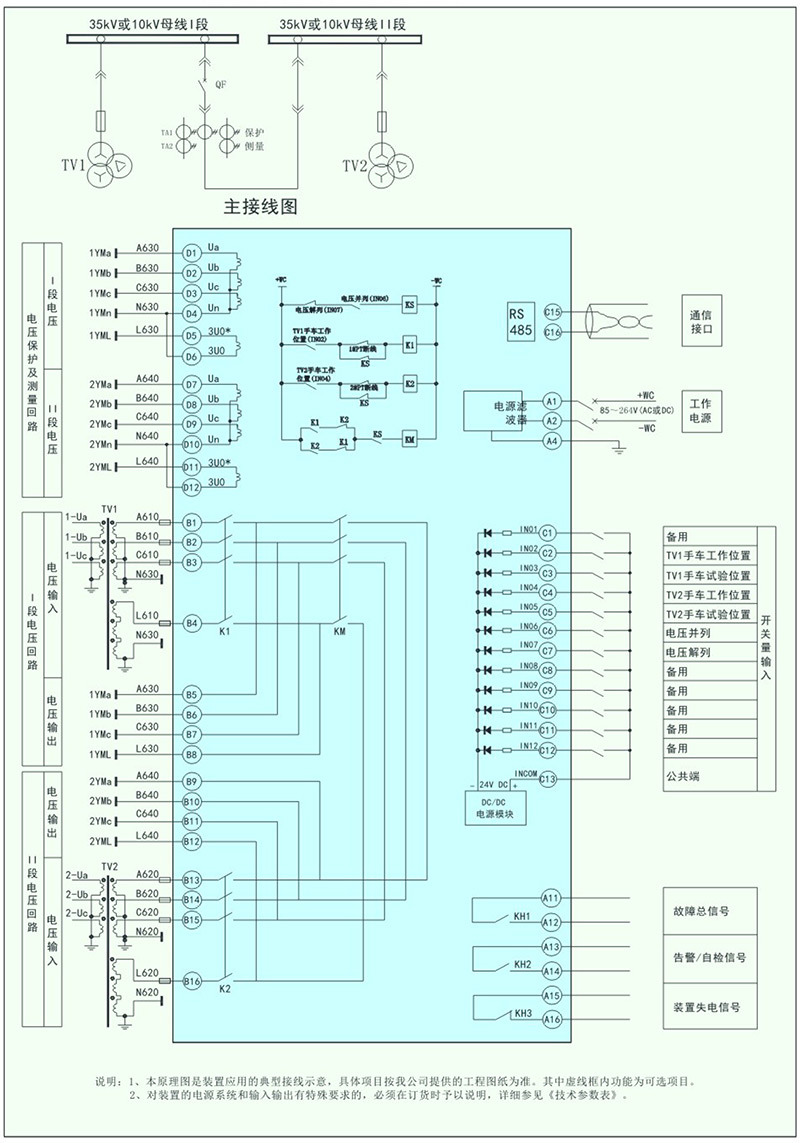

YNCS-910M/G PT并列保護單元典型接線原理圖

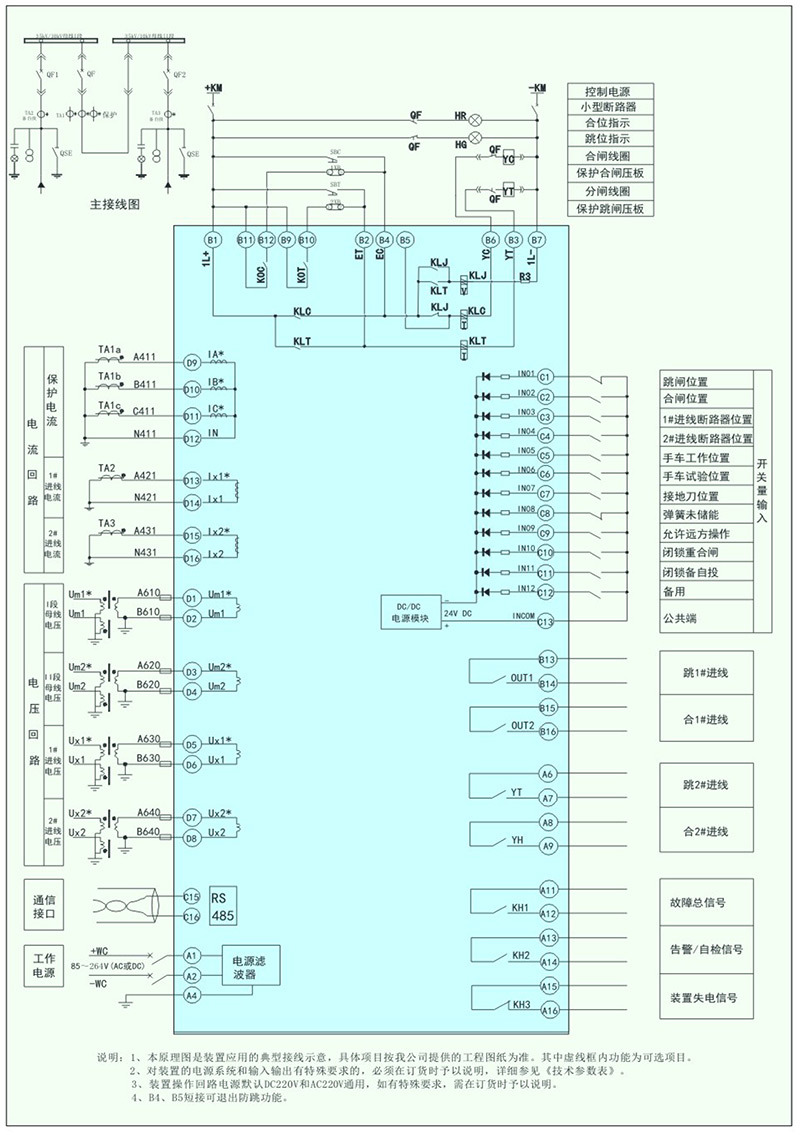

YNCS-910M/F備用電源自動投入單元典型接線原理圖

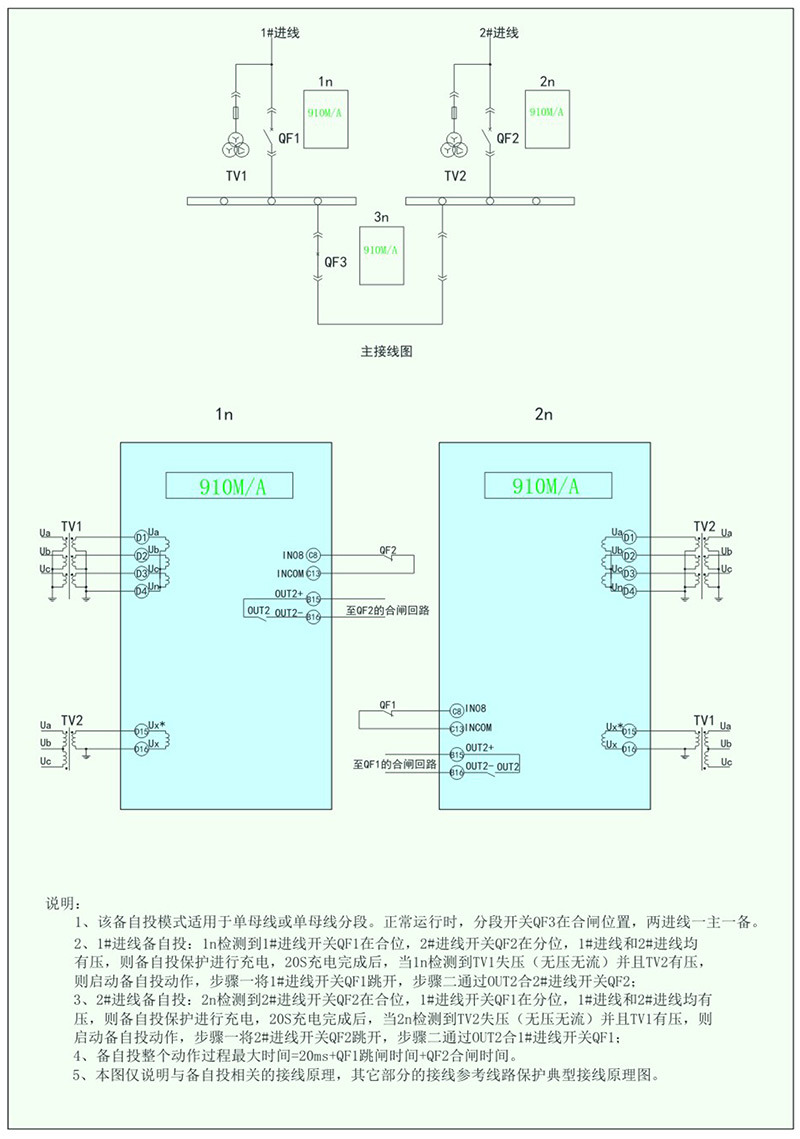

兩臺YNCS-910M/A組成的進線備自投方案

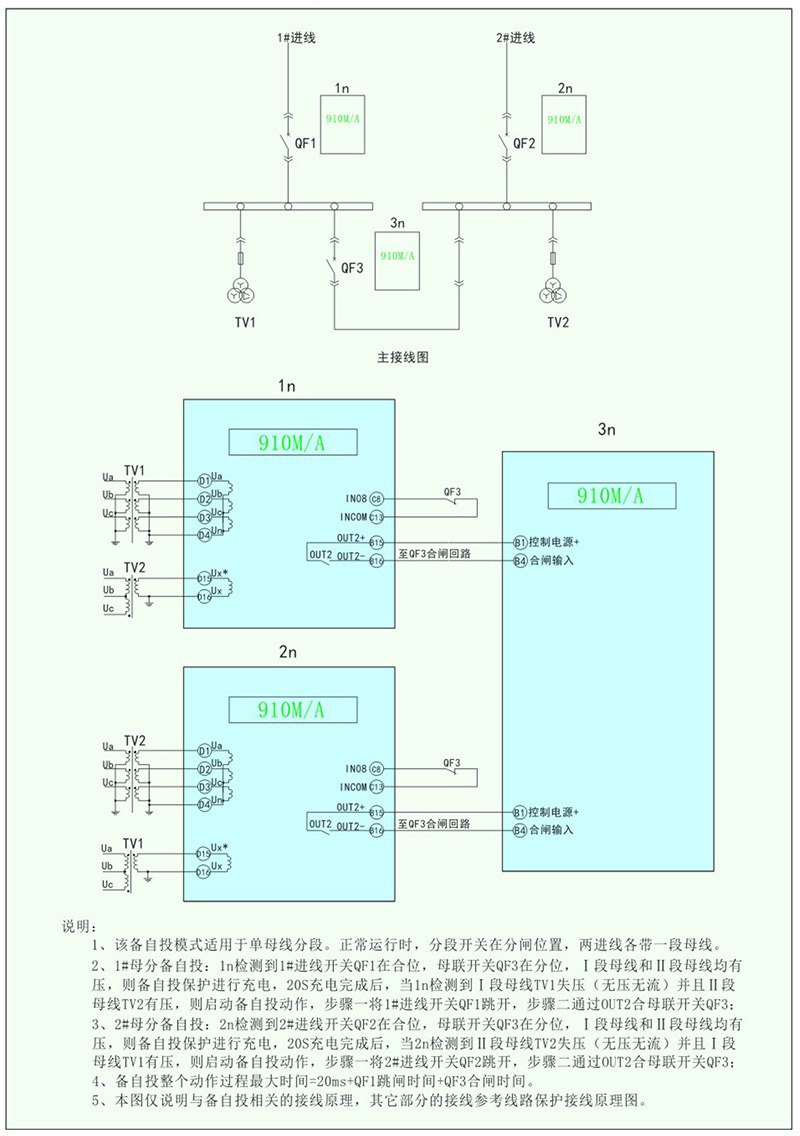

三臺YNCS-910M/A組成的母分備自投方案
